防水型蜂窩活性炭最佳使用方法說明

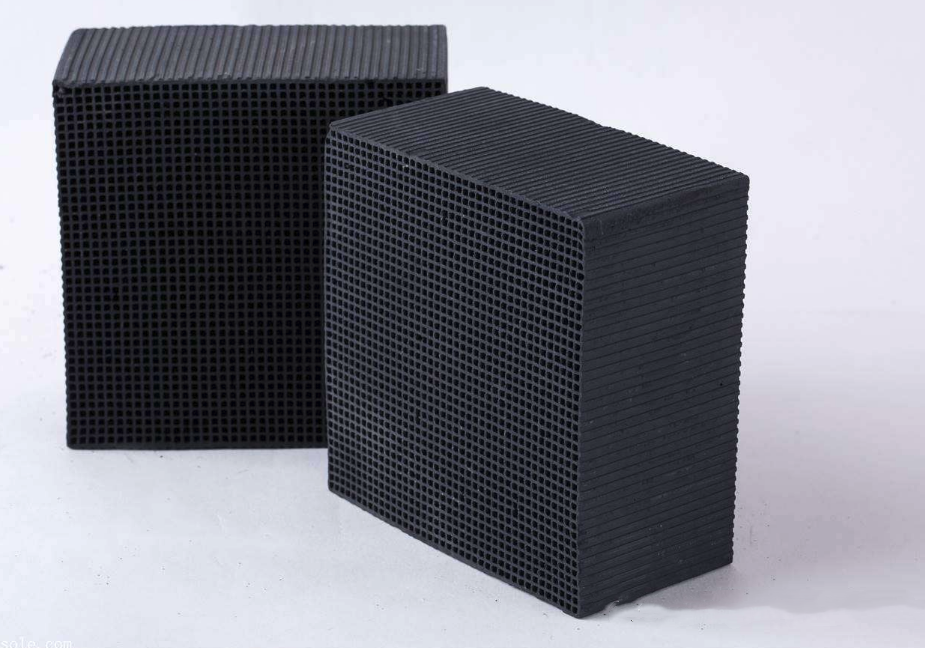

防水型蜂窩活性炭使用方法說明防水型蜂窩活性炭是一種直接用炭制造的活性炭蜂窩體及其工藝方法，其特征在于主原料不用活性炭而用炭，再加入適量碳酸鹽及工業(yè)純堿，在高溫下分解放出活化劑—二氧化碳?xì)怏w，剩余組份為粘土和少量有機(jī)粘合劑，用電焙燒活化爐焙燒活化，最高焙燒活化溫度９００～１０００℃并保溫１～２小時(shí)，升溫至７５０℃時(shí)通入水蒸汽并控制通入量及升溫、保溫、降溫的時(shí)間。制得的是一種耐水，吸附性、動(dòng)力學(xué)性能和使用強(qiáng)度都好的新型活性炭蜂窩體。

防水型蜂窩活性炭的組分和質(zhì)量百分比為：蜂窩活性炭87～99％，氧化銅1～8％。其他金屬氧化物0～5％；與現(xiàn)有技術(shù)相比，本發(fā)明采用等體積浸漬和金屬負(fù)載相結(jié)合的技術(shù)制備活性炭，對(duì)氣體的吸附效率和吸附容量有明顯提高。該吸附劑對(duì)SO2、VOCS等氣體亦具有高效的吸附作用。

治理空氣污染最好是采用防水型蜂窩活性炭，使用時(shí)可以采用兩臺(tái)吸附器并聯(lián)組成，即可用于處理間歇排氣也可用于連續(xù)排氣，其中一臺(tái)進(jìn)行吸附，另一臺(tái)吸附器進(jìn)行脫附再生，把脫附的污染物催化燃燒后排空。使用防水型蜂窩活性炭要盡量避免高溫，因?yàn)楦邷貢?huì)降低吸附量，吸附效果會(huì)因溫度上升而下降。同時(shí)要避免氣體中的高含塵量，因?yàn)榻褂蛪m霧會(huì)堵塞活性炭細(xì)孔，增大風(fēng)阻，降低吸附效果，在這種情況下要在蜂窩活性炭前面加裝濾塵裝置，才能提高效和使用壽命。
